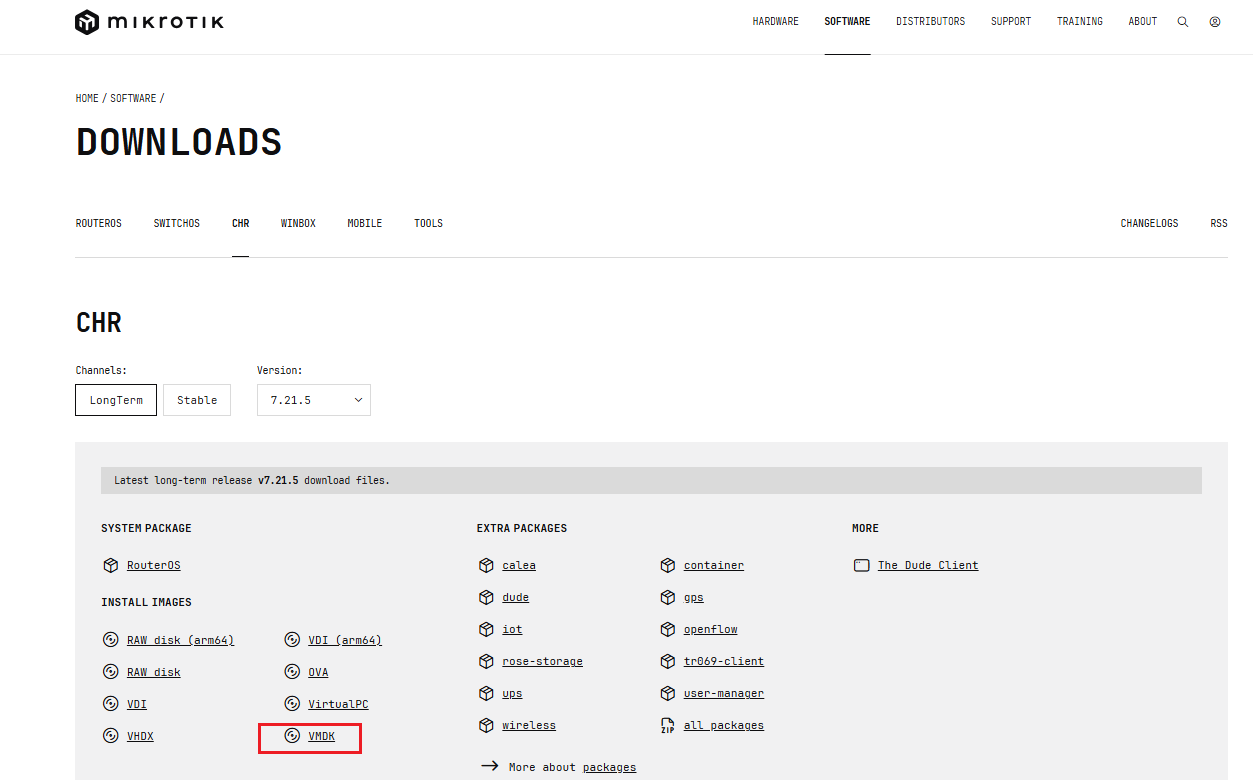

ROS下载

ESXI 直接CHR VMDK
https://mikrotik.com/download/chr
https://download.mikrotik.com/routeros/7.21.5/chr-7.21.5.vmdk.zip

ROS部署

解压chr-7.21.5.vmdk.zip 将vmdk文件上传到esxi存储 这里定义/ros7/ros7.vmdk

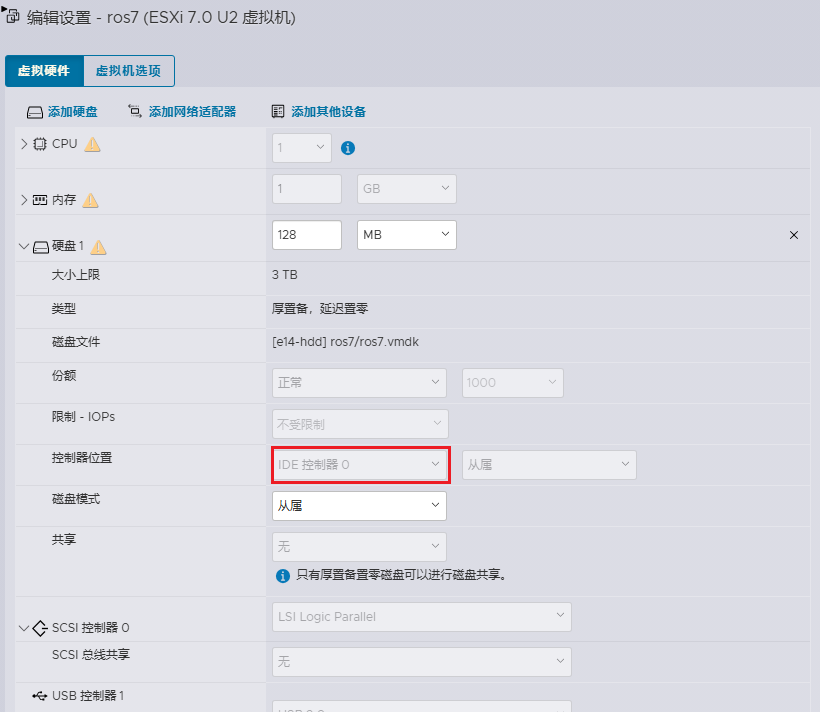

新建虚拟机 移除硬盘 添加现有硬盘 选中 /ros7/ros7.vmdk
硬盘控制器 注意要选 IDE控制器

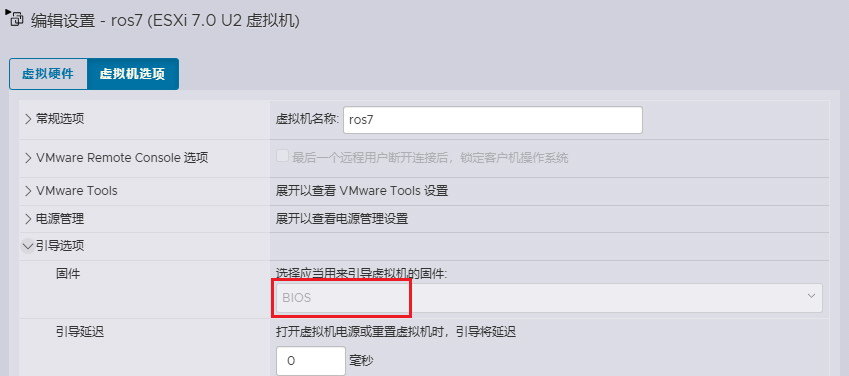

引导选项为BIOS

启动成功

用户名：admin 密码：无

配置ROS

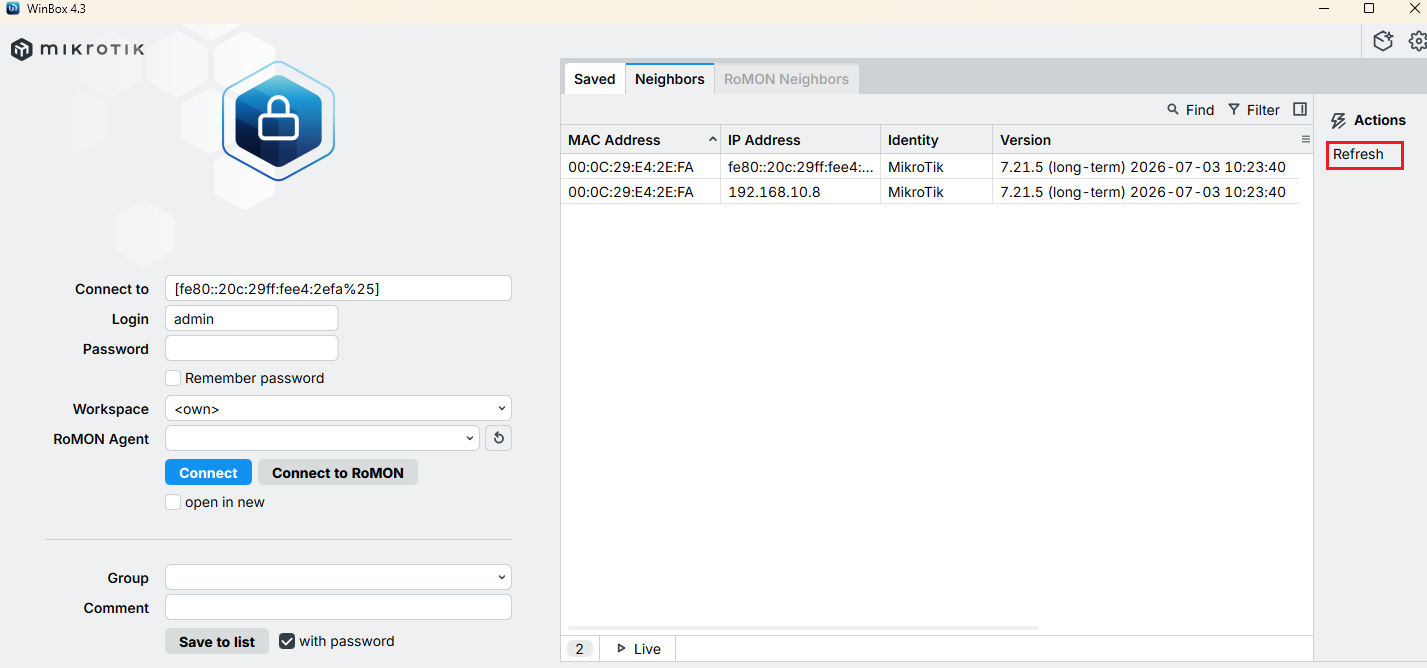

不知道ROS IP，可以使用winbox寻找连接ROS
https://download.mikrotik.com/routeros/winbox/4.3/WinBox_Windows.zip

ROS 旁路模式

ROS默认就是路由模式（Routing）
旁路由在 ROS 中依然保持路由模式（Routing），绝不能改桥接。

原因解析

• **路由模式：旁路由本质上是一个独立的数据处理节点。它接收主路由发来的特定流量，在内部进行路由选择、策略处理或代理转发后，再回传给主路由。这需要依靠 RouterOS 的路由表和三层转发能力。

• **桥接模式：改桥接（Bridge）会把 ROS 的所有网卡直接“串联”变成交换机。一旦改成桥接且只有单网口连接，不仅路由功能全失效，还容易在虚拟网卡间引发环路（Loopback）导致网络瘫痪。

保持路由模式不变，只需按以下 3 步操作：

1. 设置静态 IP 在 IP -> Addresses 里，给接口绑定主路由同网段静态 IP（如 192.168.10.8/24）。
2. 设置默认网关 在 IP -> Routes 里，添加一条目标为 0.0.0.0/0 的路由，网关指向主路由（如 192.168.10.1）。
3. 确认接口状态 只要确认网口在 Interfaces 里正常 UP，且没有开启 DHCP 即可。后续只需让终端设备的网关指向 192.168.10.8 就能生效。

配置 ROS 静态IP

ROS IP 默认是DHCP，这里调整静态IP并移除动态分配

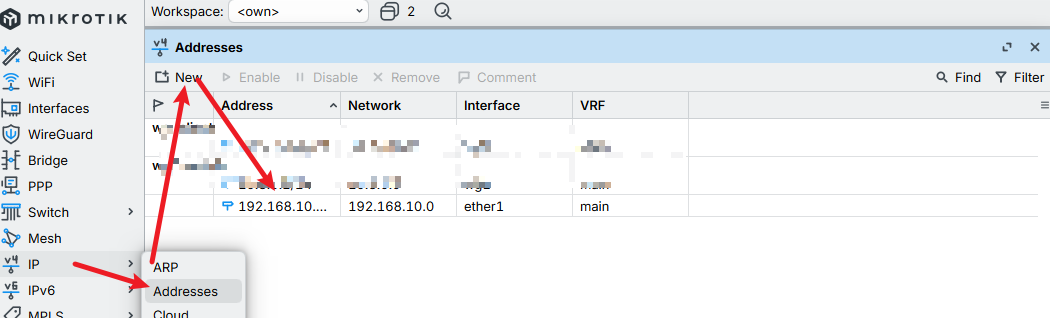

IP->Addresses

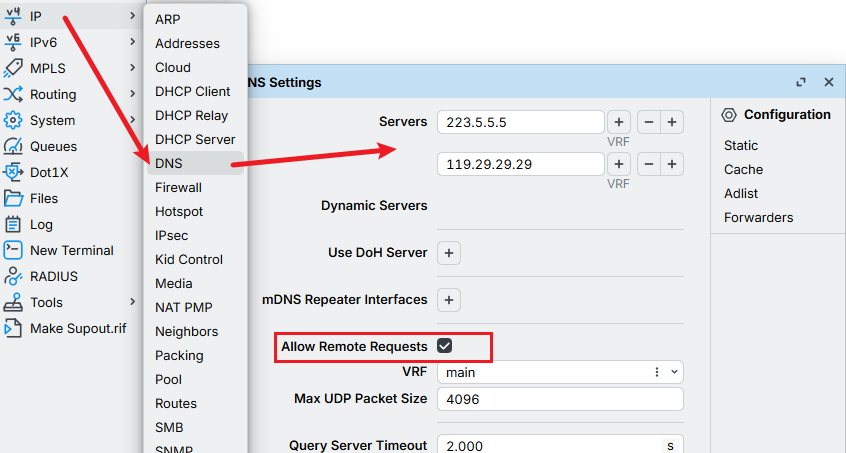

IP->DNS 配置上游DNS Server
勾上 Allow Remote Requests 才支持 客户端使用 ROS IP为DNS 进行DNS解析

配置 ROS DNS 服务

1. 点击 左侧菜单 IP -> DNS
2. 在 Servers 栏中点击 +（新增），添加公共 DNS 地址：
   • 223.5.5.5 （阿里 DNS）
   • 119.29.29.29 （腾讯 DNS）
   • _或填你主路由的 IP（如 MARKDOWN_HASH1bac027cf67efcc4d10125724221fc48MARKDOWNHASH）
3. 最关键的一步：务必勾选 Allow Remote Requests（允许远程请求）。
   • 如果不勾选此项，局域网其他设备把网关/DNS 指向 ROS 时，ROS 将拒绝回应 DNS 查询，导致“DNS 域名解析失败”。
4. 点击 Apply / OK 保存。

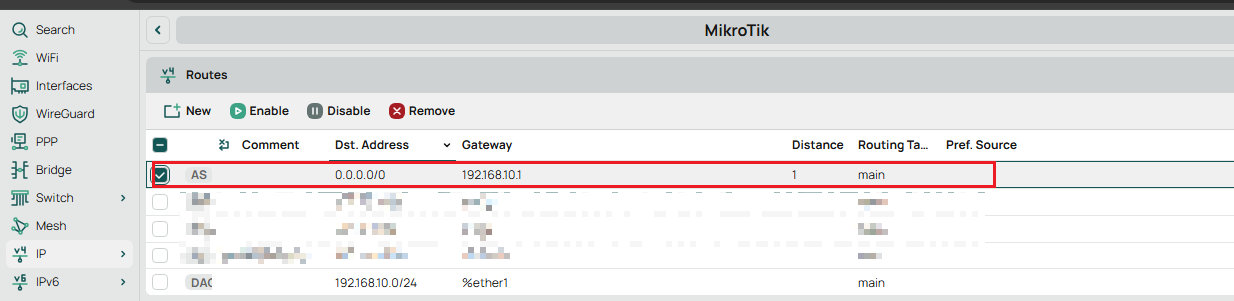

配置默认路由

IP->Routes

1. 点击左侧菜单 IP -> Routes。
2. 点击左上角的 +（新增路由规则）。
3. 在弹出的窗口中配置：
   • Dst. Address: 保持默认的 0.0.0.0/0（代表所有IP流量）。
   • Gateway: 填写你主路由的 IP 地址（如 192.168.10.1）。
4. 点击 OK 保存。

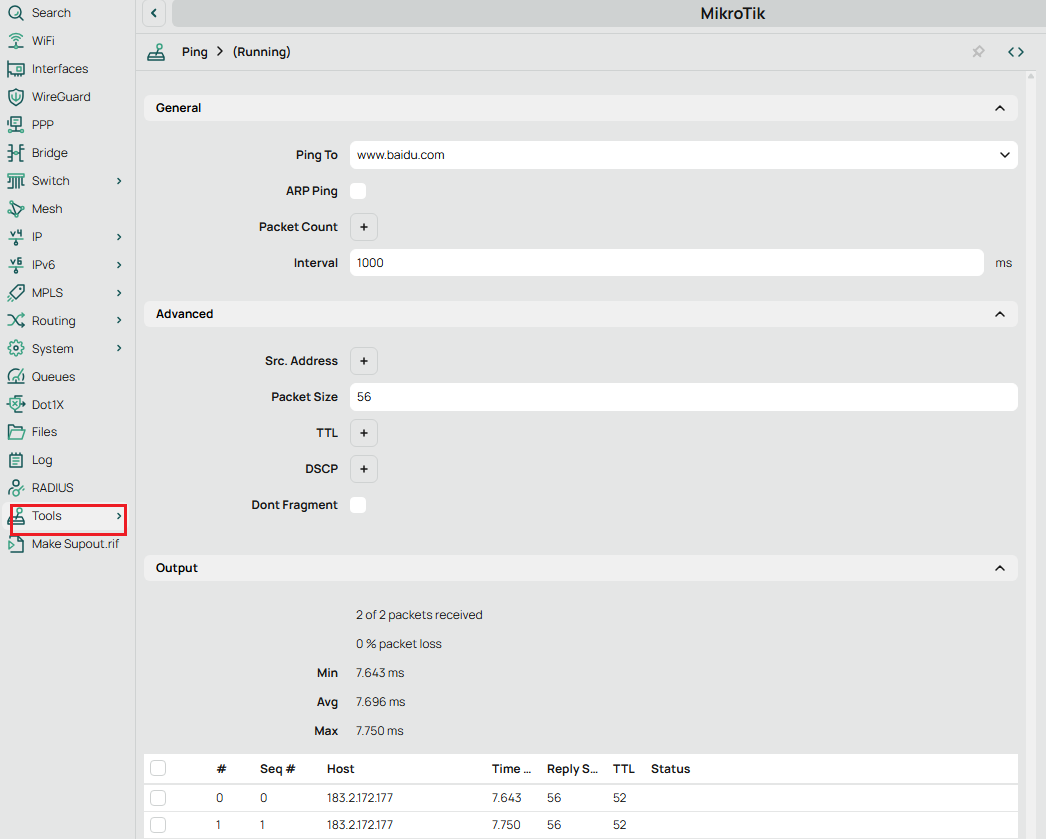

验证旁路由联网状态

启用后，可以测试 ROS 本身能否正常上网：

• 打开左侧菜单 Tools -> Ping。
• 在 Ping To 框里输入 223.5.5.5 或 www.baidu.com 点击 Start。

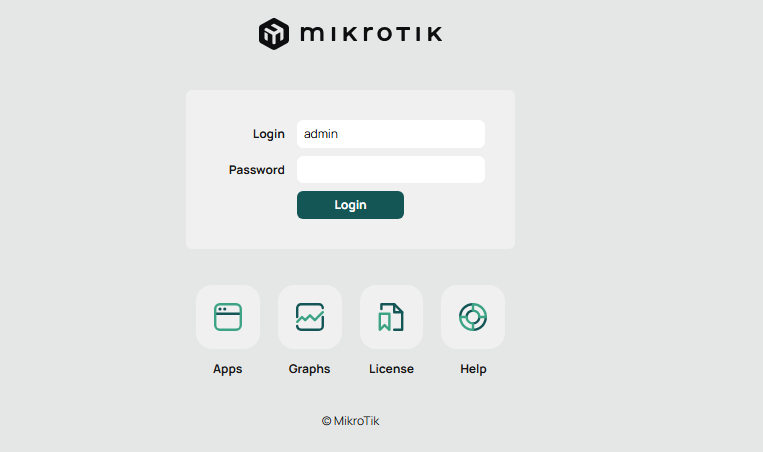

后面也可以web访问 ROS IP

客户端验证

Ubuntu 22 客户端配置

root@demo-harbor:~# cat /etc/netplan/00-installer-config.yaml
# This is the network config written by 'subiquity'
network:
  ethernets:
    ens160:
      dhcp4: false
      optional: true
      addresses: [192.168.10.24/24]
      nameservers:
        addresses: [192.168.10.8]
      routes:
        - to: default
          via: 192.168.10.8
  version: 2

root@demo-harbor:~# netplay apply

默认会显示重定向到主路由IP 192.168.10.1

root@demo-harbor:~# ping www.sundayhk.com
PING www.sundayhk.com (172.67.137.163) 56(84) bytes of data.
From 192.168.10.8 (192.168.10.8) icmp_seq=1 Redirect Host(New nexthop: 192.168.10.1 (192.168.10.1))
64 bytes from 172.67.137.163 (172.67.137.163): icmp_seq=1 ttl=51 time=200 ms
From 192.168.10.8 (192.168.10.8) icmp_seq=2 Redirect Host(New nexthop: 192.168.10.1 (192.168.10.1))
64 bytes from 172.67.137.163 (172.67.137.163): icmp_seq=2 ttl=51 time=203 ms
From 192.168.10.8 (192.168.10.8) icmp_seq=3 Redirect Host(New nexthop: 192.168.10.1 (192.168.10.1))

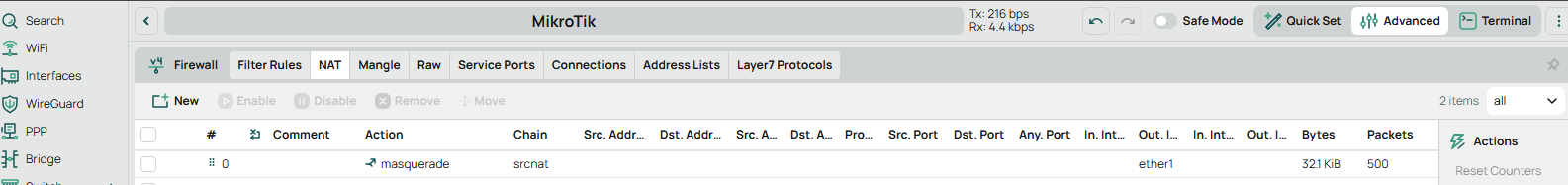

开启 NAT 伪装

在单臂旁路由网络架构中，开启 masquerade 会将出站数据包的源 IP 改写为 ROS 的 IP（`192.168.10.8），使主路由直接将数据回包给 ROS，从而彻底消除物理网络层面的重定向触发条件。

IP->Firewall->NAT

1. 点击左侧菜单 IP -> Firewall。
2. 切换到 NAT 标签页，点击 + 添加新规则。
3. General 标签页：
   • Chain: srcnat
   • Out. Interface: ether1
4. Action 标签页：
   • Action: 选择 masquerade
5. 点击 OK 保存。

Wireguard 服务端

这里是从wg-easy 迁移到ROS，所以依旧原私钥，新创建的话 Private Key 留空 会自动生成

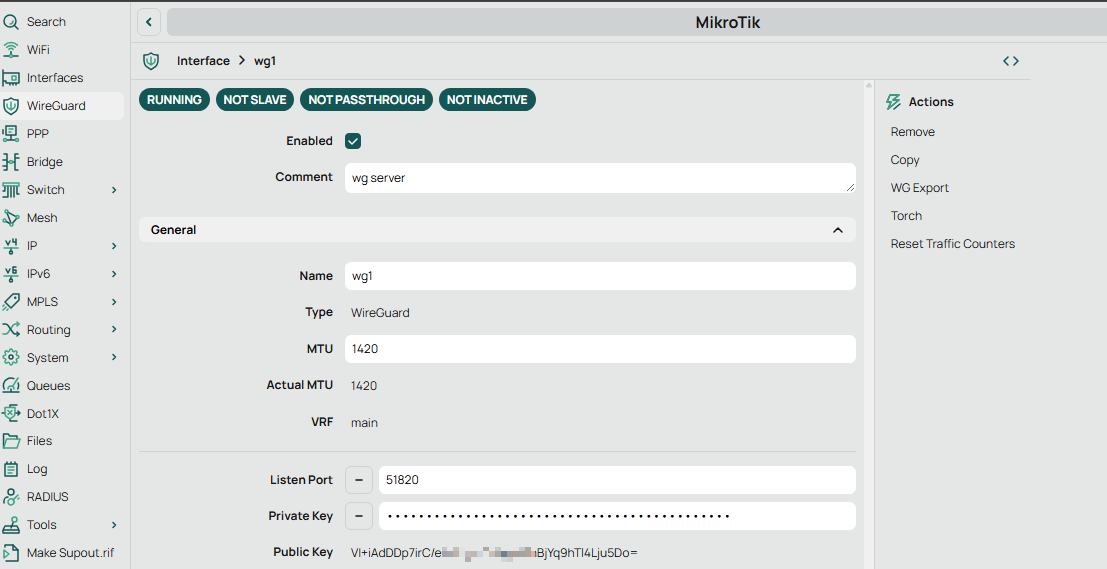

第一步：创建 WireGuard 接口

1. 点击左侧菜单 WireGuard。
2. 在 Interfaces 标签页中，点击 +（新增）。
3. 填写参数：
   • Name：wg1
   • Listen Port：51820
   • Private Key：把原本 wg-easy 的服务端私钥直接粘贴进来（系统会自动计算出 Matching Public Key）。
4. 点击 OK 保存。

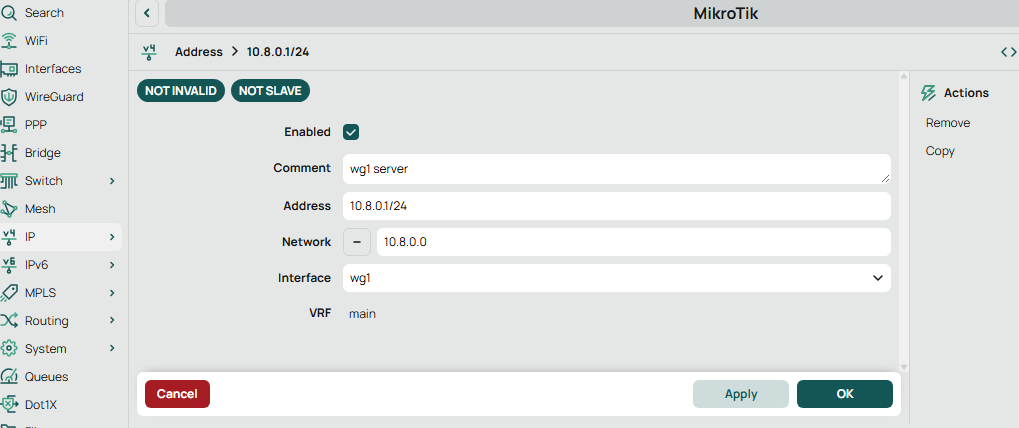

第二步：配置内网网关 IP

1. 点击左侧菜单 IP -> Addresses。
2. 点击 +（新增）。
3. 填写参数：
   • Address：10.8.0.1/24（原 wg-easy 的网段 IP）
   • Interface：选择刚刚创建的 wg-easy-server

4. 点击 OK 保存。

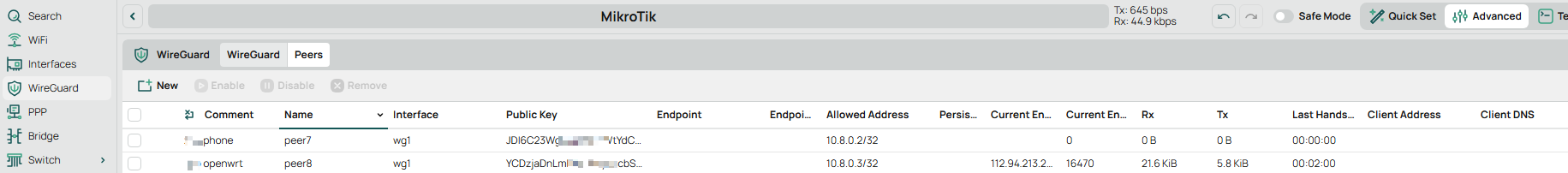

第三步：迁移导入客户端 (Peers)

1. 点击左侧菜单 WireGuard，切换到 Peers 标签页。
2. 点击 +（新增一个客户端）：
   • Interface：选择 wg1
   • Public Key：粘贴客户端 1 的 PublicKey
   • Allowed Address：填入该客户端对应的 IP，必须带 /32（例如 10.8.0.2/32）
   • Comment（可选）：填入客户端名字（如 iPhone），方便识别
3. 点击 OK 保存。


第四步：配置旁路由 NAT 伪装（保证客户端能正常上网）

1. 点击左侧菜单 IP -> Firewall。
2. 切换到 NAT 标签页，点击 +（新增）。
3. General 标签页：
   • Chain：选择 srcnat
   • Out. Interface：选择 ether1
4. Action 标签页：
   • Action：选择 masquerade
5. 点击 OK 保存

这一步上面配置过了

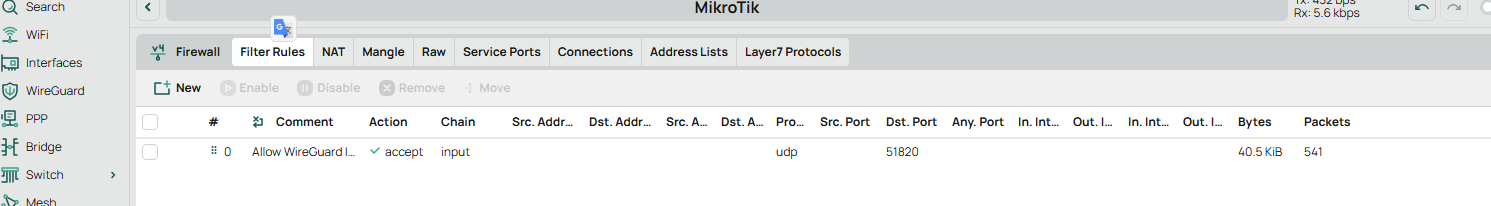

旁路由 / 单臂路由模式（没有开启默认 Drop 策略）下面的放行可以不用配置

防火墙 Filter Rules 里没有配置最底部的 drop all else（拦截所有未显式允许的入站流量）默认拒绝规则，那么 ROS 默认的动作就是放行所有流量。此时有没有这条 accept 规则，UDP 51820 端口都能直接收到包。

第五步：主路由端口映射修改

登录主路由器管理后台（192.168.10.1）：

• 找到 端口映射 / 虚拟服务器 页面。
• 把原本指向 Docker 宿主机的 UDP 51820 端口映射，目标 IP 修改为 192.168.10.8（ROS 的 IP）。

nat server ros-wireguard zone untrust protocol udp global 123.6.112.112 51820 inside 192.168.10.8 51820 no-reverse

Wireguard 客户端

[Interface]
PrivateKey = oEhCJHeBZv9xxxxxxxxxxxxxxZMXpnIM2g=
Address = 10.1.105.6/24
DNS = 223.5.5.5

[Peer]
PublicKey = HkJ9UvZ8jIX/TmaIPg9xxxxxxxxxxxxxxxNHVtb1o=
PresharedKey = 06+HmJQUOFHhPk52xxxxxxxxxxxxxLFezexW0=
AllowedIPs = 192.168.1.0/24, 192.168.2.0/24
PersistentKeepalive = 0
Endpoint = 12.49.12.38:51820

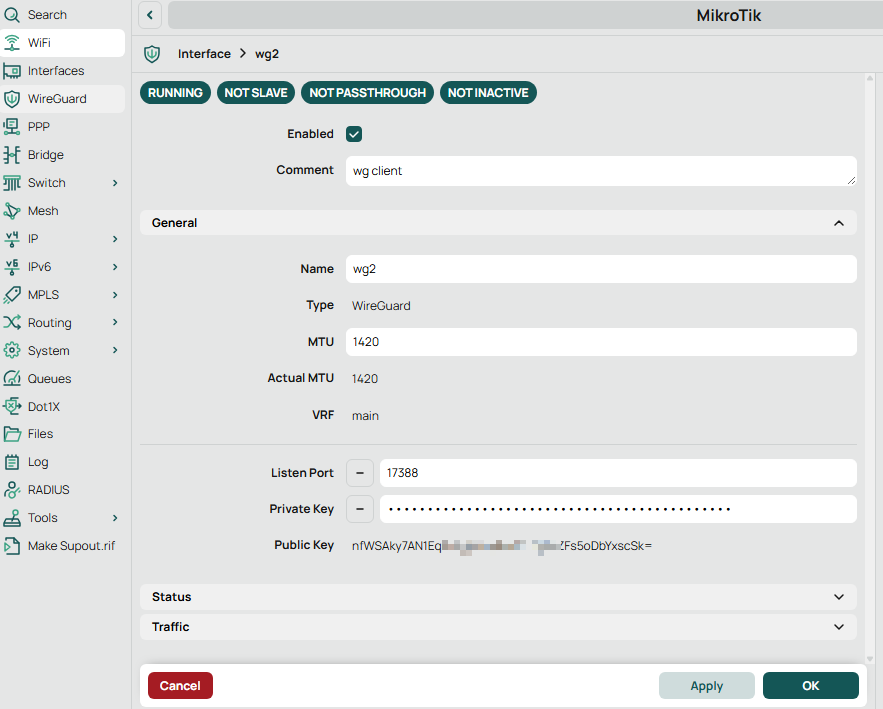

第一步：创建客户端 WireGuard 接口

1. 点击左侧菜单 WireGuard。
2. 在 Interfaces 标签页，点击 +（新增）：
   • Name：wg2
   • Listen Port：留空或设为一个未使用的端口（如 51821）
   • Private Key：系统会自动生成一个公私钥。点击 Apply 后，复制生成的 Public Key，这个公钥需要提供给远端服务端绑定。
3. 点击 OK 保存。

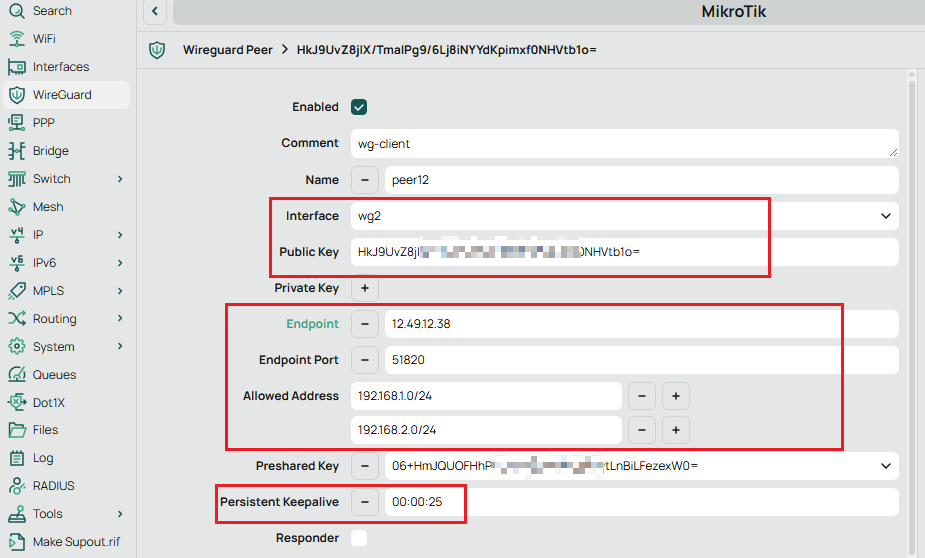

第二步：添加远端服务端的 Peer 信息

1. 切换到 Peers 标签页，点击 +（新增）：
   • Interface：选择刚刚创建的 wg-client。
   • Public Key：填写远端服务端的公钥。
   • Endpoint：填写远端服务端的公网 IP 或域名。
   • Endpoint Port：填写远端服务端的 UDP 端口（默认一般为 51820）。
   • Allowed Address（核心设置）：
     • 点击 + 添加远端允许通行的网段：
     • 如果只访问远端内网，填远端的内网段（例如 192.168.1.0/24 和远端 WG 接口网段 10.0.0.0/24）。
     • 注意：旁路由场景下切勿填 0.0.0.0/0，否则会覆盖 ROS 本身的默认路由导致断网。
   • Preshared Key：如果远端要求预共享密钥，在此处填入；没有则留空。
   • Persistent Keepalive：填入 25（心跳保活，防止 UDP 连接被路由器防火墙切断）。
2. 点击 OK 保存。

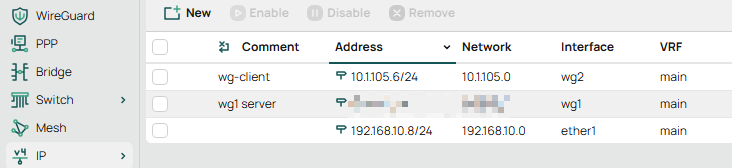

第三步：配置本地接口 IP

1. 点击左侧菜单 IP -> Addresses，点击 +。
2. Address：填入远端管理员分配给你的 WireGuard 客户端 IP（带子网掩码，例如 10.0.0.2/24）。
3. Interface：选择 wg-client。
4. 点击 OK 保存。

5.

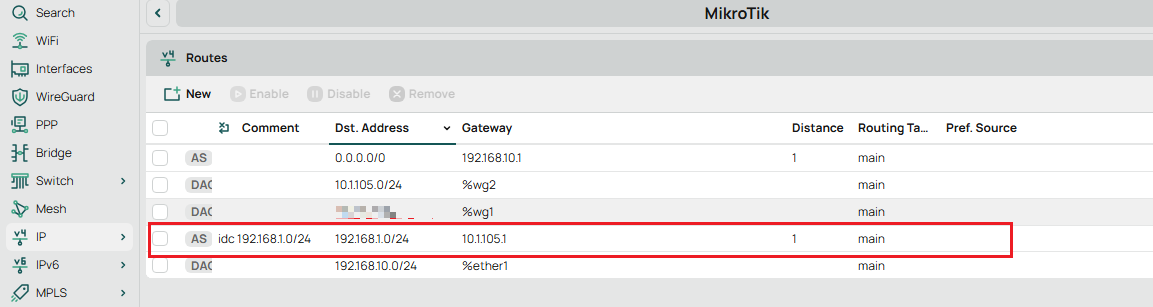

第四步：配置静态路由（让本地访问远端网段）

由于没有将 0.0.0.0/0 设为全局，你需要告诉 ROS 哪些网段走这个隧道：

1. 点击左侧菜单 IP -> Routes，点击 +（新增）。
2. Dst. Address：填入远端的目标网段（例如 192.168.1.0/24）。
3. Gateway：选择 wg-client 接口（或填入远端 WG 服务端的内网 IP 10.1.105.1）。
4. 点击 OK 保存。


第五步：测试连接

1. 回到 WireGuard -> Peers 列表，观察 wg-client 这一行：
   • 查看 Last Handshake 是否显示为几秒前（如 00:00:03）。
   • 查看 Rx / Tx 是否有双向流量增加。
2. 点击左侧 Tools -> Ping，在 Ping To 里输入远端内网机器的 IP 进行测试。

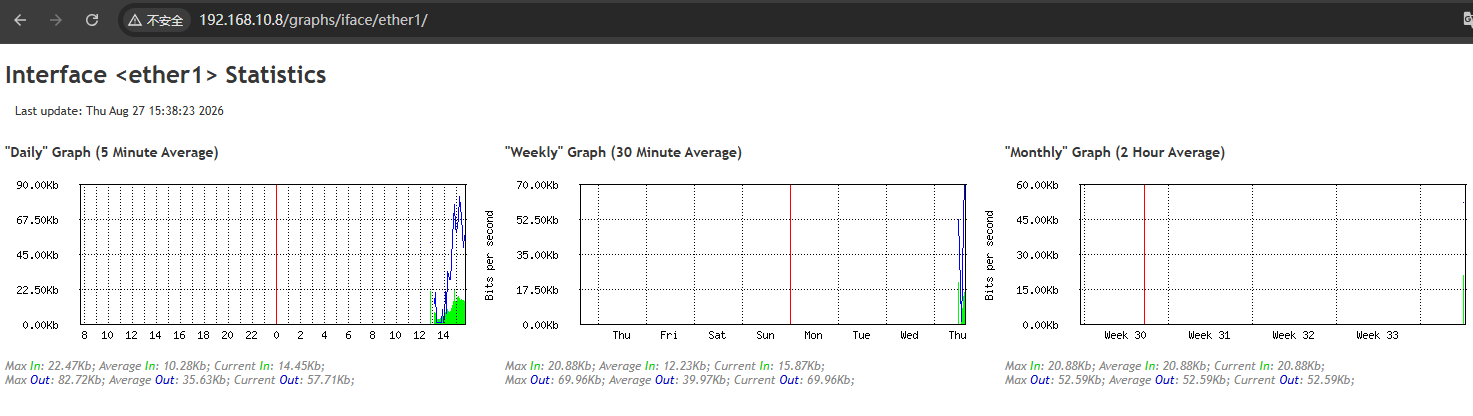

ROS 图表

1. 打开 Winbox，点击左侧菜单 Tools -> Graphing。
2. 在弹出的窗口中，你会看到三个标签页，建议把它们都配置上
   • 接口流量图（Interface Rules）：
     1. 点击 Interface Rules 标签页 -> 点击 +（新增）。
     2. Interface：选择 all（监控所有接口）或单独选择 ether1 / wg1。
     3. Allow Address：默认 0.0.0.0/0 保持不变（允许所有 IP 访问图形页面）。
     4. 点击 OK 保存。
   • CPU/内存/磁盘资源图（Resource Rules）：
     1. 切换到 Resource Rules 标签页 -> 点击 +（新增）。
     2. Allow Address：默认 0.0.0.0/0 保持不变。
     3. 点击 OK 保存。

http://ROS_IP/graphs/
